InLine® IDC 20 Buchse an Terminalblock, 10-polig, auf Platine
| Anzahl | Stückpreis |
|---|---|
| Ab 10 | 14,46 € 15,55 € (7.01% gespart) |
| Ab 20 | 14,00 € 15,55 € (9.97% gespart) |
| Ab 50 | 12,44 € 15,55 € (20% gespart) |
| Ab 100 | 10,88 € 15,55 € (30.03% gespart) |
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "InLine® IDC 20 Buchse an Terminalblock, 10-polig, auf Platine"

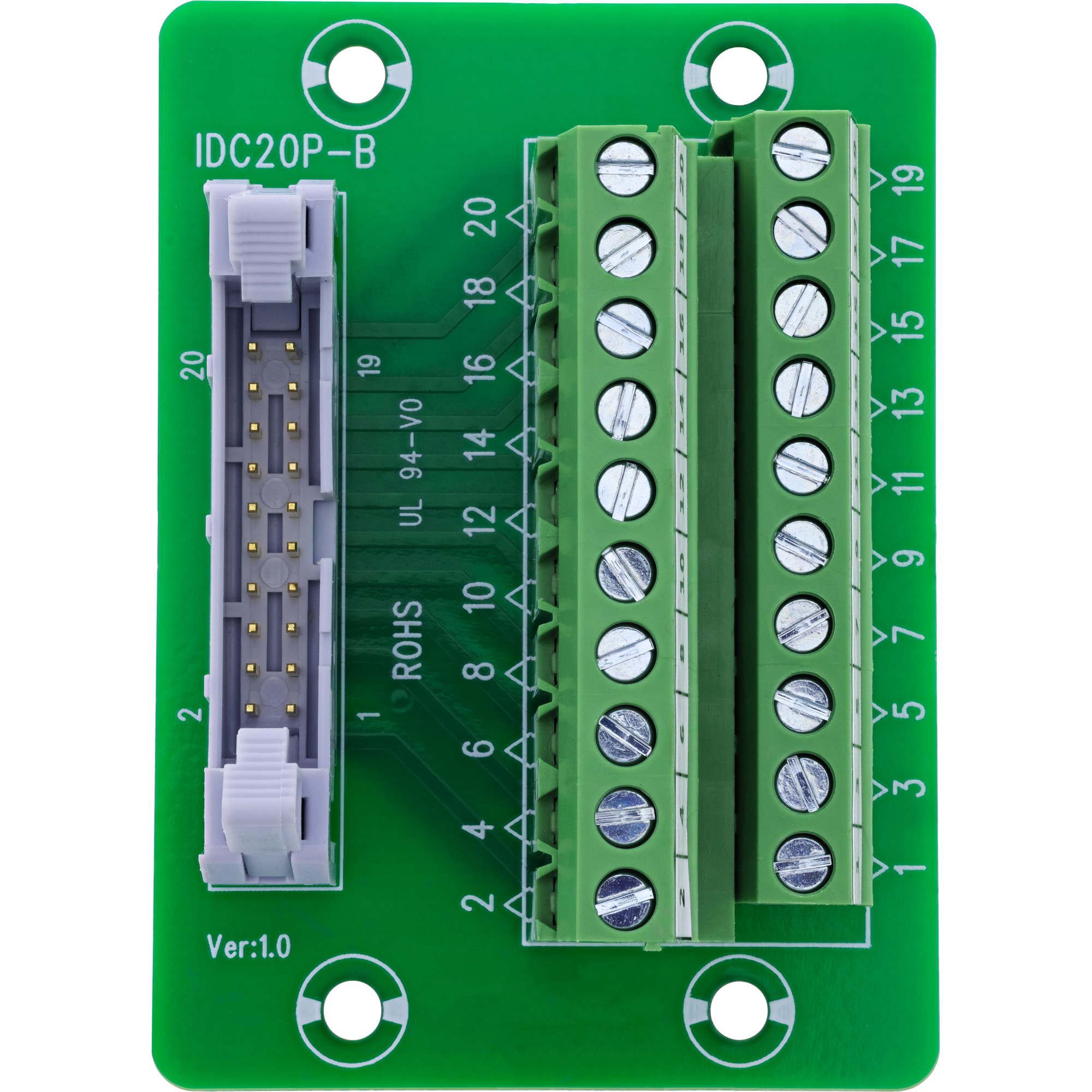

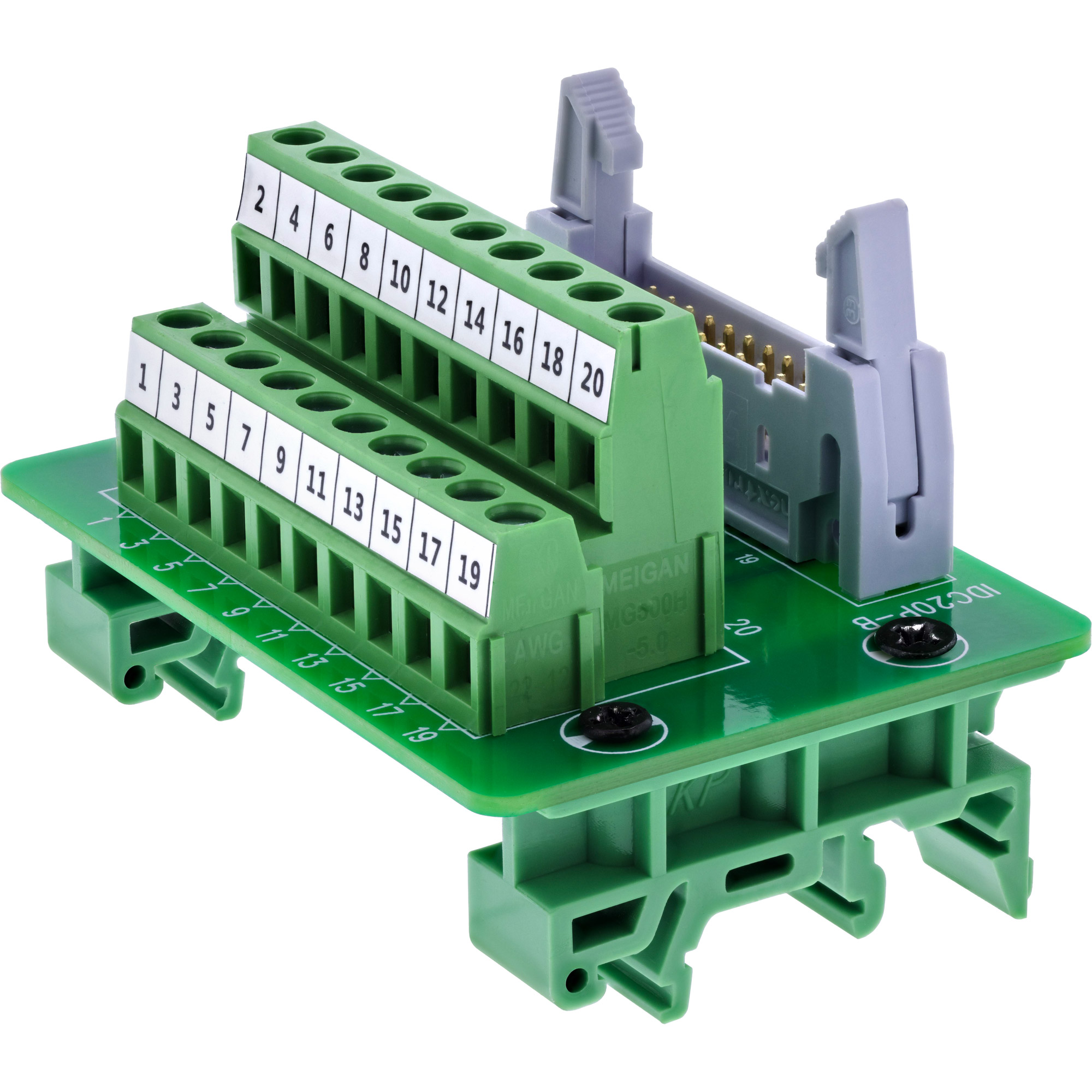

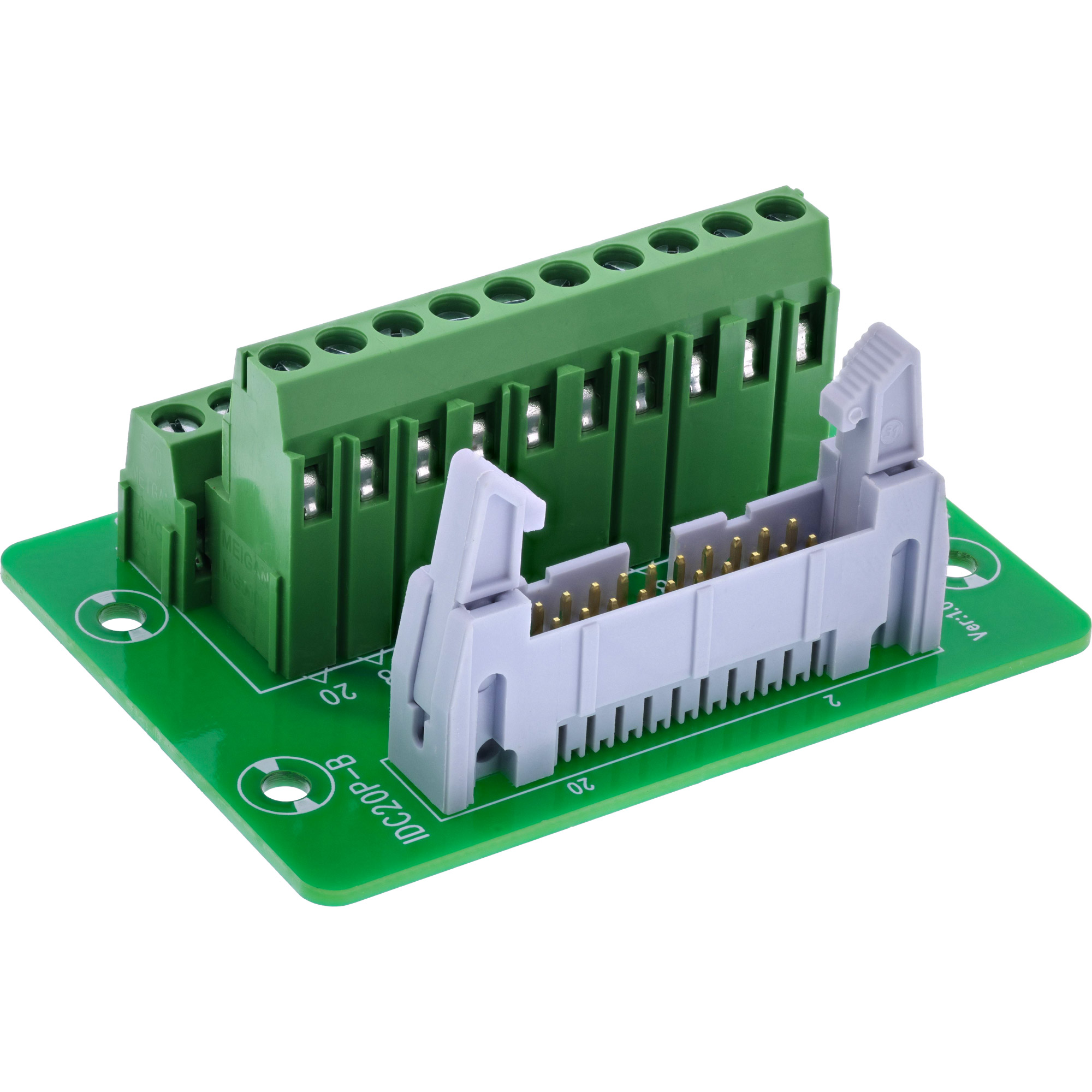

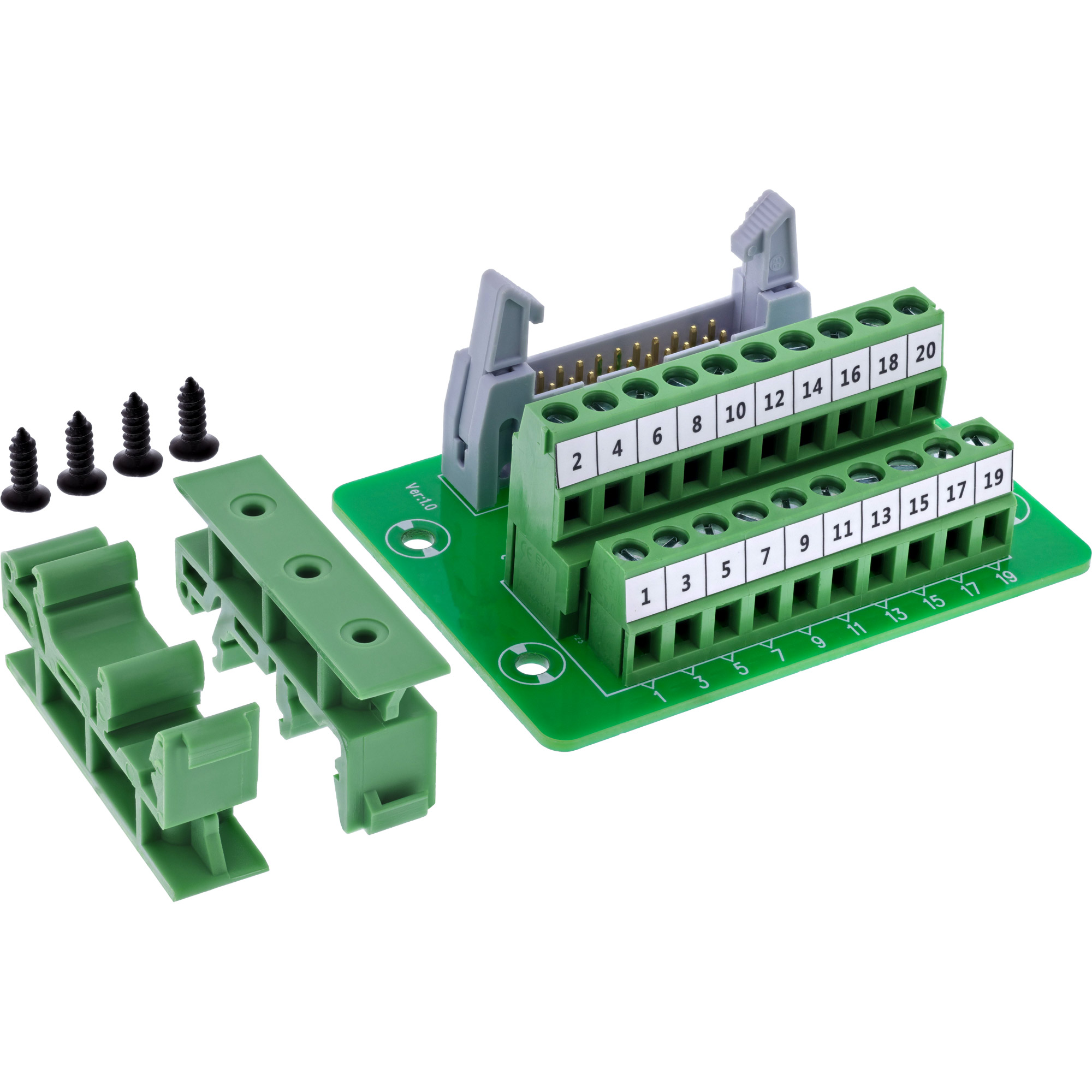

Der Inline® IDC-20-zu-Terminalblock Adapter verbindet eine 20-polige IDC-Buchse (2x10) mit einer 10-poligen Schraubklemmenleiste auf einer stabilen Platine. Ideal für strukturierte Verdrahtung in Test-, Steuer- und Prototyping-Umgebungen, wenn Flachbandkabel sauber auf Klemmen aufgelegt werden sollen. Die Klemmen mit Druckplatte ermöglichen eine sichere Kontaktierung von Adern im Bereich 16-26 AWG und sind werkzeuggestützt schnell montiert.
Highlights
- IDC-Schnittstelle: 20-polige IDC-Buchse (2x10), Rastermaß 2,54 mm
- Schraubklemmenleiste: 10 Klemmen, Rastermaß 5,0 mm, mit Druckplatte
- Signalzuordnung: GND (Masse), D0 bis D7 (je nach Anwendung belegbar)
- Anschlussbereich: 16-26 AWG
- Nennstrom: 0,8 A pro Pin
- Abmessungen: ca. 71 x 51 x 48,7 mm (B x H x T)
Anmelden
Eigenschaften:
| Seite A: | 5-pol IDC 20 Buchse |
|---|---|
| Seite B: | 20 Klemmen |
| Typ: | Terminalblock |
Datenblatt
| IDC-Schnittstelle | 20-polige IDC-Buchse (2x10), Rastermaß 2,54 mm |
| Schraubklemmenleiste | 10 Klemmen, Rastermaß 5,0 mm, mit Druckplatte |
| Signalzuordnung | GND (Masse), D0 bis D7 (digitale Signalleitungen, je nach Anwendung belegbar) |
| Hinweis | Je zwei benachbarte IDC-Pins sind intern auf eine Schraubklemme gelegt (z. B. Pin 1+2 -> Klemme 1) |
| Anschlussbereich | 16-26 AWG |
| Betätigung | Mit Schlitzschraubendreher <= 2,5 mm |
| Nennstrom | 0,8 A pro Pin |
| Max. Betriebsspannung | 100 V zwischen zwei Signalen |
| Isolationswiderstand | >= 10 MOhm bei 300 V DC |
| Max. Leiterwiderstand | 5 Ohm |
| Betriebstemperatur | -10 C bis +70 C |
| Isolierlage | EVA-Isolierung auf Unterseite |
| Abmessungen | ca. 71 x 51 x 48,7 mm (B x H x T) |
| Artikel Breite | 5 |
| Artikel Höhe | 2,8 |
| Artikel Länge | 7 |
| Seite A | 10-pol IDC 20 Buchse |
| EAN |
