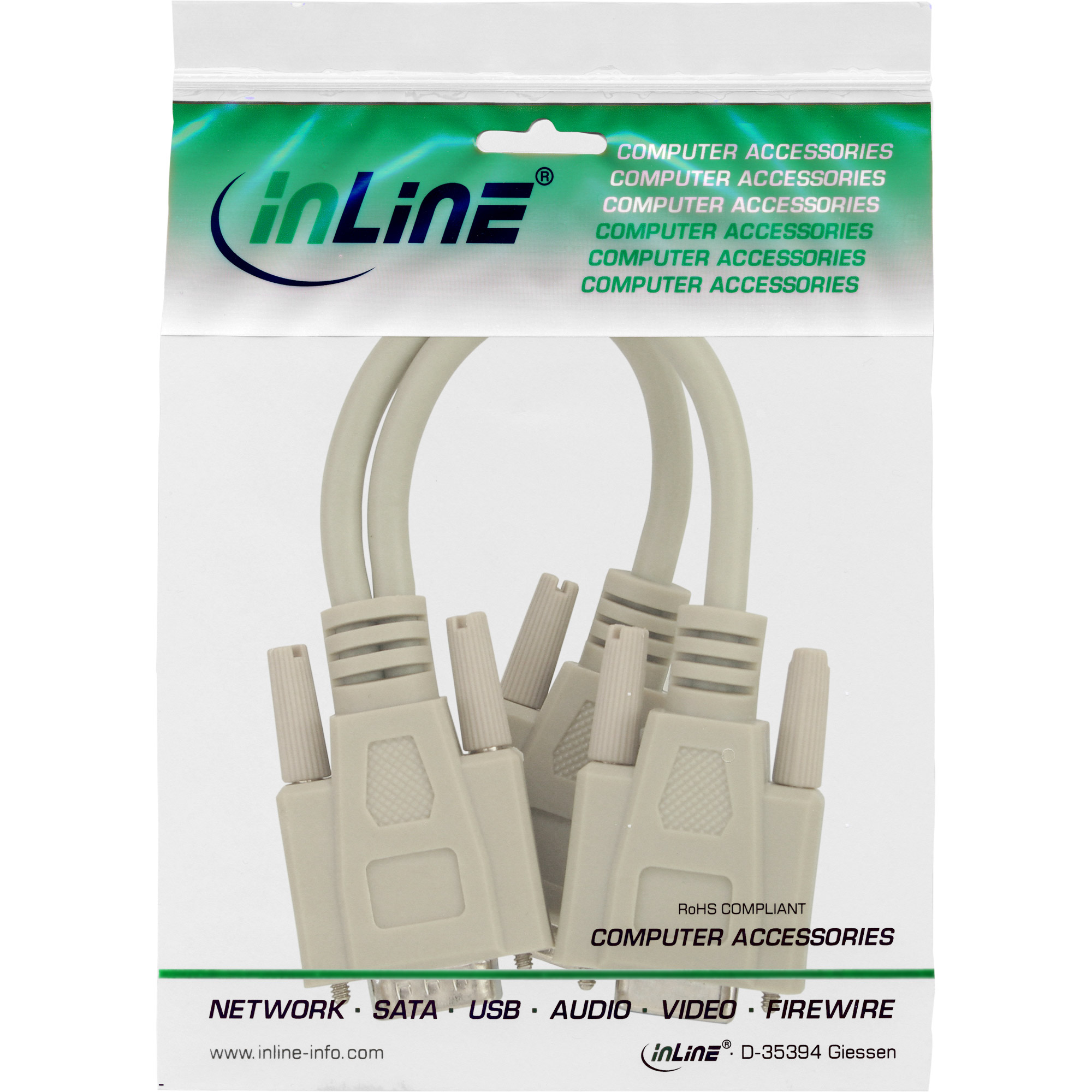

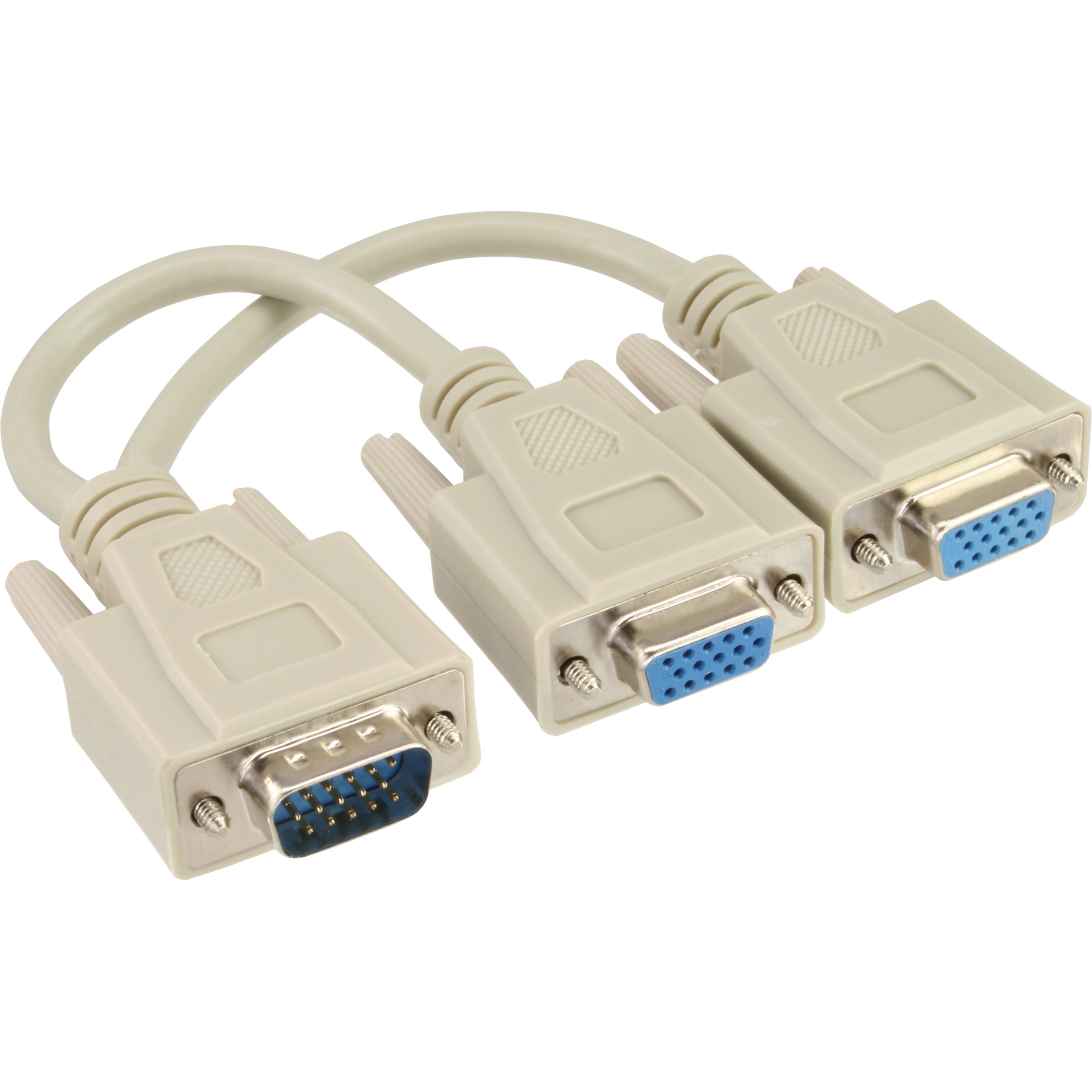

Inline® VGA Y-Adapterkabel, VGA Stecker auf 2x VGA Buchse

Das InLine® VGA-Adapterkabel ermöglicht die Aufteilung eines VGA-Signals auf zwei Ausgänge. Es eignet sich ideal zum gleichzeitigen Anschließen von zwei Bildschirmen an eine VGA-Quelle. Dank der 1-fach Schirmung wird eine stabile Signalübertragung gewährleistet.

Highlights

• Seite A: 2x 15pol HD Buchse (VGA)
• Seite B: 15pol HD Stecker (VGA)
• Funktion: VGA-Signal auf zwei Ausgänge verteilen
• Länge: 0,20 m
• Schirmung: 1-fach geschirmt
• Farbe: Beige

Wissen zu VGA-Kabeln und Anschlüssen

VGA-Kabel (Video Graphics Array) übertragen analoge Bildsignale zwischen Computern, Monitoren, Beamern oder anderen Anzeigegeräten. Sie sind nach wie vor weit verbreitet - insbesondere in Büroumgebungen, Schulen oder bei älteren Geräten - und bieten eine zuverlässige Bildübertragung bis zu Full-HD-Auflösung.

Aufbau und Steckerarten

Ein klassisches VGA-Kabel nutzt den 15-poligen HD-D-Sub-Stecker (auch DE-15 genannt). Die Pins übertragen das analoge RGB-Signal sowie die horizontalen und vertikalen Synchronisationssignale. Die Stecker sind in der Regel verschraubbar und damit besonders sicher im Halt.

• 15-pol HD Stecker - Standardanschluss an PCs, Grafikkarten oder Notebooks.
• 15-pol HD Buchse - Anschluss an Monitore, Projektoren oder Wanddosen.
• BNC-Stecker - Wird bei professionellen Videoanwendungen oder hochwertigen Bildübertragungen (z. B. in Studios) genutzt. Bietet hervorragende Signalqualität durch Koaxialtechnik.

Signalübertragung

VGA überträgt analoge RGB-Signale getrennt für Rot, Grün und Blau, ergänzt um Synchronisationssignale (HSync/VSync). Im Gegensatz zu digitalen Formaten wie HDMI oder DisplayPort ist die Signalqualität von der Kabellänge und -abschirmung abhängig.

Typische Auflösungen

• SVGA - 800 × 600 Pixel
• XGA - 1024 × 768 Pixel
• WXGA - 1280 × 800 Pixel
• Full HD - 1920 × 1080 Pixel (bei hochwertigen, kurzgeführten Kabeln bis ca. 5 m Länge)

Abschirmung und Qualität

• Doppelte oder dreifache Schirmung - schützt vor elektromagnetischen Störungen und garantiert ein klares, störungsfreies Bild.
• Ferritkerne - häufig an den Kabelenden vorhanden, um Hochfrequenzstörungen zu reduzieren.
• Vernickelte oder vergoldete Kontakte - sorgen für langlebige Signalstabilität und Korrosionsschutz.

Kabeltypen und Varianten

• Standard-VGA-Kabel - klassisches 15-poliges Verbindungskabel zwischen PC und Monitor.
• VGA-auf-BNC-Kabel - für professionelle Displays oder Messgeräte mit getrennten RGB-BNC-Eingängen.
• VGA-Verlängerungskabel - zur Signalverlängerung bis zu 20 m (je nach Qualität und Auflösung).
• Adapterkabel - Kombinationen von VGA auf DVI, HDMI oder DisplayPort, meist mit Signalwandlung (aktiv/passiv).

Farbkodierung und Kabellängen

VGA-Kabel sind typischerweise schwarz oder beige gehalten. Schwarze Varianten dominieren im professionellen Bereich, beige findet man häufiger an älteren Geräten. Die Kabellängen reichen von 0,2 m für Patch-Verbindungen bis zu 20 m für Beamer- oder Monitorinstallationen.

Tipps für beste Bildqualität

• Verwenden Sie stets hochwertig geschirmte VGA-Kabel mit Ferritkernen - besonders bei Längen über 3 m.
• Vermeiden Sie enge Biegeradien oder parallele Führung zu Stromleitungen.
• Bei längeren Strecken über 10 m empfiehlt sich der Einsatz eines VGA-Verstärkers oder aktiven Adapters.

Fazit

VGA-Kabel bleiben eine zuverlässige Lösung für analoge Videoübertragung. Mit hochwertigen, geschirmten Kabeln lassen sich auch heute noch brillante Bilder auf Monitoren und Beamern darstellen - besonders dort, wo ältere Geräte ohne digitale Anschlüsse im Einsatz sind.
