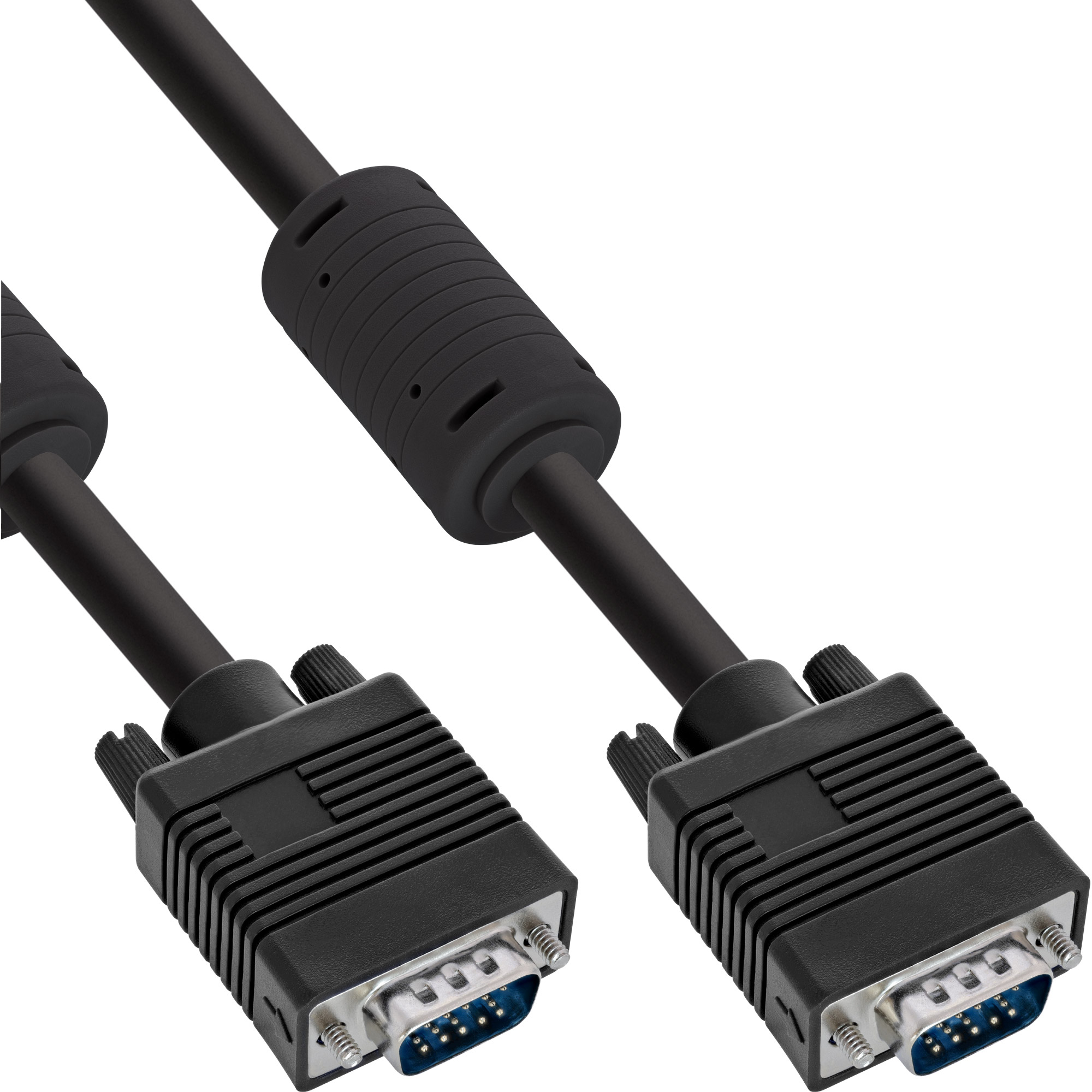

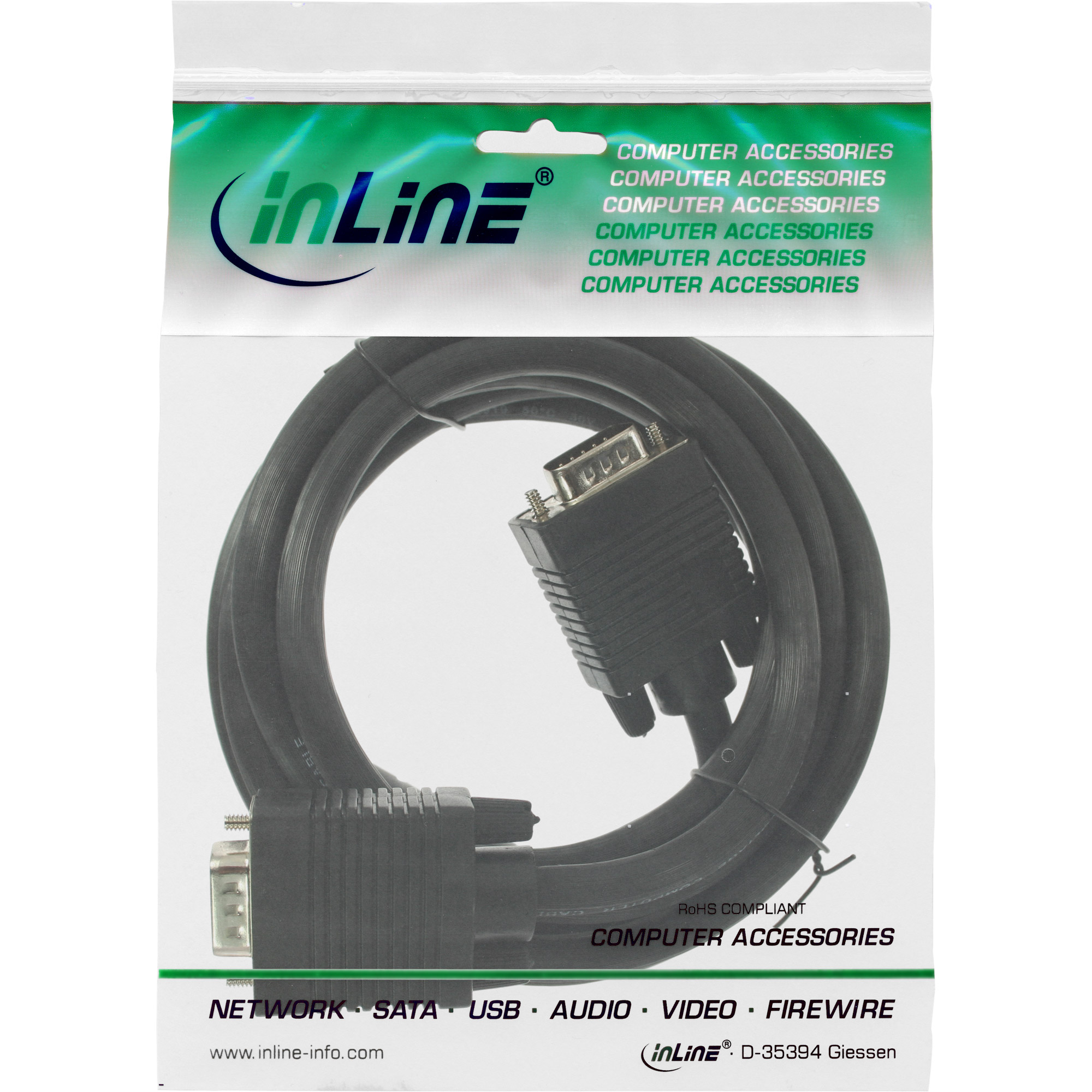

Inline® S-VGA Kabel, 15pol HD Stecker / Stecker, schwarz, 0,3m

Das InLine® S-VGA Kabel in Schwarz bietet eine exzellente Signalübertragung für Videoanwendungen. Die doppelte Abschirmung mit Folie und Geflecht sorgt für eine störungsfreie Übertragung, während der Ferritkern hochfrequente Störungen reduziert. Perfekt für eine zuverlässige Verbindung zwischen Monitor und PC.

Highlights

• Seite A: 15pol HD Stecker
• Seite B: 15pol HD Stecker
• Signal: Video
• Farbe: Schwarz
• Stecker: Blaue, vergossene Stecker nach PC-99 Standard
• Schirmung: Doppelte Folien-Abschirmung plus Geflecht
• Extras: Ferritkern zur Störungsreduktion
• Länge:
• Pin-Belegung: Vollständig, 3 Koaxial- plus 7 Steuerleitungen (Pin 9 nicht belegt)

Wissen zu VGA-Kabeln und Anschlüssen

VGA-Kabel (Video Graphics Array) übertragen analoge Bildsignale zwischen Computern, Monitoren, Beamern oder anderen Anzeigegeräten. Sie sind nach wie vor weit verbreitet - insbesondere in Büroumgebungen, Schulen oder bei älteren Geräten - und bieten eine zuverlässige Bildübertragung bis zu Full-HD-Auflösung.

Aufbau und Steckerarten

Ein klassisches VGA-Kabel nutzt den 15-poligen HD-D-Sub-Stecker (auch DE-15 genannt). Die Pins übertragen das analoge RGB-Signal sowie die horizontalen und vertikalen Synchronisationssignale. Die Stecker sind in der Regel verschraubbar und damit besonders sicher im Halt.

• 15-pol HD Stecker - Standardanschluss an PCs, Grafikkarten oder Notebooks.
• 15-pol HD Buchse - Anschluss an Monitore, Projektoren oder Wanddosen.
• BNC-Stecker - Wird bei professionellen Videoanwendungen oder hochwertigen Bildübertragungen (z. B. in Studios) genutzt. Bietet hervorragende Signalqualität durch Koaxialtechnik.

Signalübertragung

VGA überträgt analoge RGB-Signale getrennt für Rot, Grün und Blau, ergänzt um Synchronisationssignale (HSync/VSync). Im Gegensatz zu digitalen Formaten wie HDMI oder DisplayPort ist die Signalqualität von der Kabellänge und -abschirmung abhängig.

Typische Auflösungen

• SVGA - 800 × 600 Pixel
• XGA - 1024 × 768 Pixel
• WXGA - 1280 × 800 Pixel
• Full HD - 1920 × 1080 Pixel (bei hochwertigen, kurzgeführten Kabeln bis ca. 5 m Länge)

Abschirmung und Qualität

• Doppelte oder dreifache Schirmung - schützt vor elektromagnetischen Störungen und garantiert ein klares, störungsfreies Bild.
• Ferritkerne - häufig an den Kabelenden vorhanden, um Hochfrequenzstörungen zu reduzieren.
• Vernickelte oder vergoldete Kontakte - sorgen für langlebige Signalstabilität und Korrosionsschutz.

Kabeltypen und Varianten

• Standard-VGA-Kabel - klassisches 15-poliges Verbindungskabel zwischen PC und Monitor.
• VGA-auf-BNC-Kabel - für professionelle Displays oder Messgeräte mit getrennten RGB-BNC-Eingängen.
• VGA-Verlängerungskabel - zur Signalverlängerung bis zu 20 m (je nach Qualität und Auflösung).
• Adapterkabel - Kombinationen von VGA auf DVI, HDMI oder DisplayPort, meist mit Signalwandlung (aktiv/passiv).

Farbkodierung und Kabellängen

VGA-Kabel sind typischerweise schwarz oder beige gehalten. Schwarze Varianten dominieren im professionellen Bereich, beige findet man häufiger an älteren Geräten. Die Kabellängen reichen von 0,2 m für Patch-Verbindungen bis zu 20 m für Beamer- oder Monitorinstallationen.

Tipps für beste Bildqualität

• Verwenden Sie stets hochwertig geschirmte VGA-Kabel mit Ferritkernen - besonders bei Längen über 3 m.
• Vermeiden Sie enge Biegeradien oder parallele Führung zu Stromleitungen.
• Bei längeren Strecken über 10 m empfiehlt sich der Einsatz eines VGA-Verstärkers oder aktiven Adapters.

Fazit

VGA-Kabel bleiben eine zuverlässige Lösung für analoge Videoübertragung. Mit hochwertigen, geschirmten Kabeln lassen sich auch heute noch brillante Bilder auf Monitoren und Beamern darstellen - besonders dort, wo ältere Geräte ohne digitale Anschlüsse im Einsatz sind.
