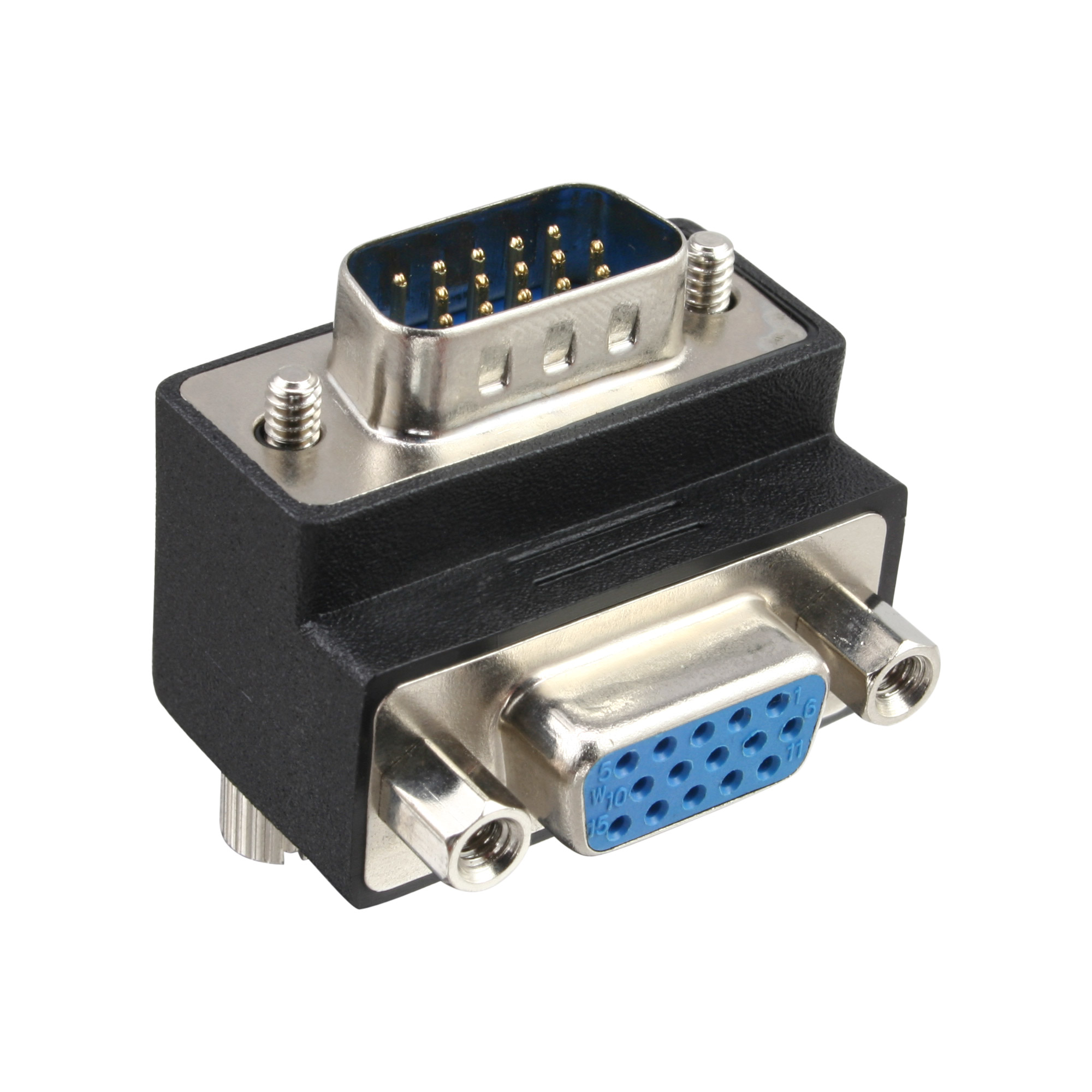

Inline® VGA Adapter 90° Winkel 15pol Stecker/Buchse

Der InLine® VGA-Winkeladapter ermöglicht die platzsparende Montage von Monitorkabeln an Displays mit eingeschränktem Platzangebot im Bereich des VGA-Anschlusses. Ideal für Wandmontagen oder enge Installationsbereiche. Mit 15-poligem Sub-D Stecker und Buchse (3-reihig) sowie Rändelschrauben und Sechskant-Muttern zur sicheren Fixierung.

Highlights

• Seite A: 15-pol HD Stecker (3-reihig)
• Seite B: 15-pol HD Buchse (3-reihig)
• Signal: Video
• Typ: Gewinkelt 90°
• Verwendungszweck: Platzsparende Montage von VGA-Kabeln, z. B. bei Wandmontagen
• Fixierung: Mit Rändelschrauben und Sechskant-Muttern
• Farbe: Schwarz
• Lieferumfang: 1 Stück

Wissen zu seriellen, parallelen und FireWire-Adaptern

Serielle, parallele und FireWire-Adapter verbinden ältere Geräte wie Drucker, Steuerungen oder Messsysteme mit moderner Hardware. Auch PS/2- und Sub-D-Verbindungen gehören zu diesen bewährten Schnittstellen, die bis heute in der Industrie, im Labor oder im Servicebereich eingesetzt werden.

Serielle Schnittstellen (RS-232 / Sub-D / Mini-DIN)

• 9-pol Sub-D (DE-9) - klassischer serieller COM-Port für Datenübertragung zwischen PC und Peripherie (z. B. Messgeräte, Steuerungen, Modems).
• 25-pol Sub-D (DB-25) - ältere Version der seriellen Schnittstelle, heute vor allem in der industriellen Kommunikation genutzt.
• 5-pol / 6-pol Mini-DIN (PS/2) - für Maus und Tastatur bei älteren PCs oder KVM-Switches.
• 68-pol Mini Sub-D - Hochgeschwindigkeitsanschluss, oft für SCSI- oder RAID-Controller verwendet.

Parallele Schnittstellen

• 25-pol Buchse (IEEE 1284) - klassische LPT-/Parallel-Schnittstelle für ältere Drucker und Plotter.
• Centronics 36- oder 80-pol - Standardanschluss für Parallel-Drucker, häufig in Büro- oder Industrieumgebungen.
• Pfostenverbinder - interne Anschlussmöglichkeit für parallele oder serielle Erweiterungen auf Mainboards.

FireWire (IEEE 1394)

• FireWire 6-pol - klassische Verbindung für externe Festplatten, Camcorder oder Audiointerfaces mit Stromversorgung über den Bus.
• FireWire 9-pol - neuere Version (FireWire 800) mit höherer Datenrate bis 800 Mbit/s, häufig mit 6-poligem Anschluss kombinierbar.

Typische Kombinationen und Adapterarten

• Sub-D Buchse auf Stecker - ermöglicht Verlängerung oder Genderwechsel (male/female) von seriellen oder parallelen Ports.
• USB-A auf RS-232 / RS-485 - moderne Verbindung zwischen PC und seriellen Geräten über USB.
• RJ45 auf Sub-D - für serielle Kommunikation über Netzwerkkabel, z. B. in der Haustechnik oder Steuerung.
• DIN-Adapter (5- bis 9-polig) - für Audio-, MIDI- oder Steuerverbindungen.

Besonderheiten und Varianten

• Gender Changer - wandelt Buchse zu Buchse oder Stecker zu Stecker, wenn die Anschlussrichtung nicht passt.
• Winkeladapter - spart Platz bei engen Gehäusen oder Rack-Montagen.
• Einbauadapter - für den festen Einbau in Geräte, Schaltschränke oder Patchfelder.

Typische Einsatzbereiche

• Industrie und Maschinensteuerung - serielle Kommunikation zwischen Steuerung und Peripherie.
• Retro-Hardware & Service - Verbindung älterer Geräte mit modernen PCs oder Schnittstellenkarten.
• Audio- und Videotechnik - FireWire-Adapter für Camcorder, Mischpulte oder externe Festplatten.
• Server- und Laborumgebung - stabile, geschirmte Sub-D-Verbindungen für zuverlässige Datenübertragung.

Fazit

Serielle, parallele und FireWire-Adapter sind unverzichtbar, wenn ältere Schnittstellen weiterhin genutzt werden sollen. Ob 9-pol Sub-D, Centronics oder FireWire - sie ermöglichen die Kompatibilität zwischen verschiedenen Generationen von Geräten und sichern so langfristige Investitionen in bewährte Technik.
