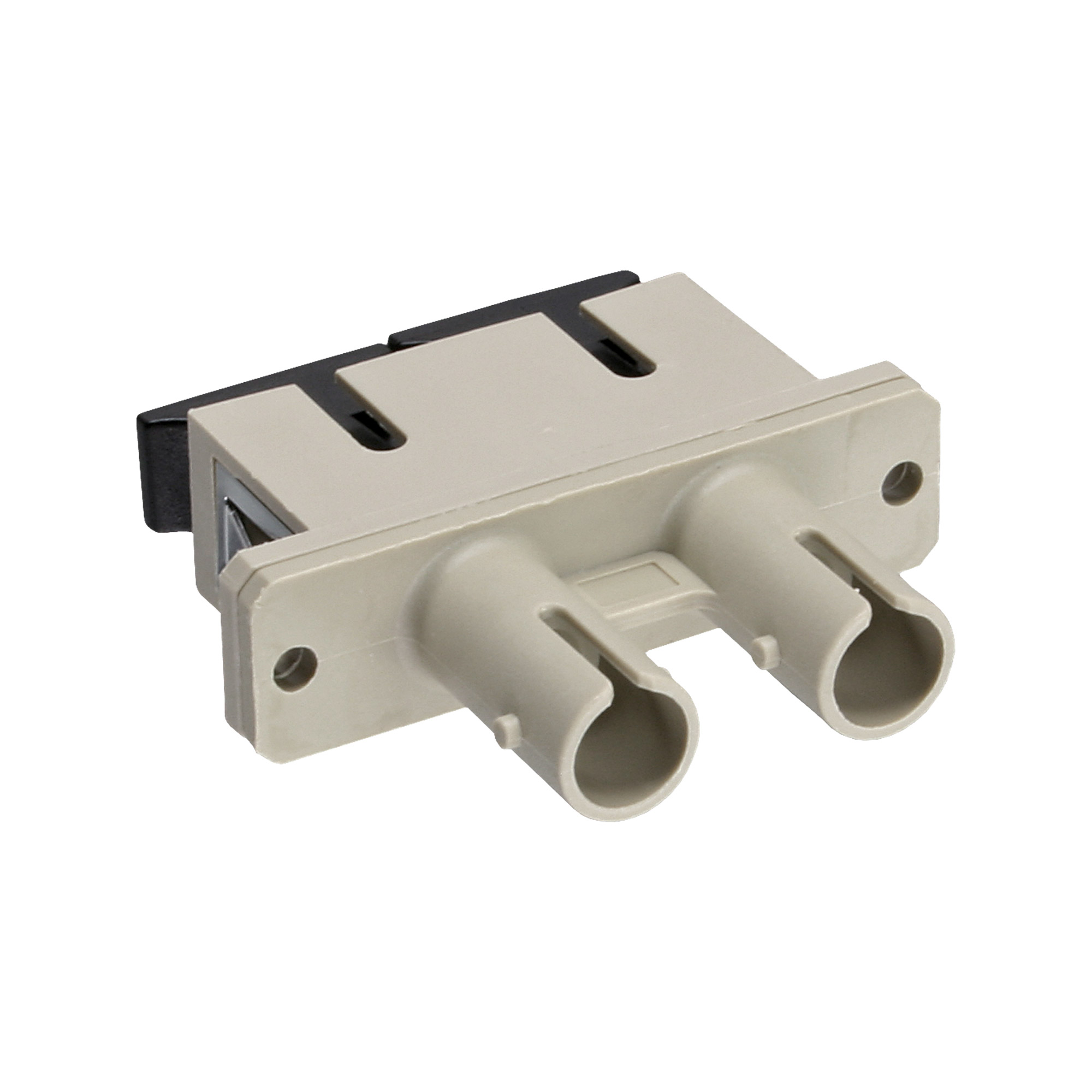

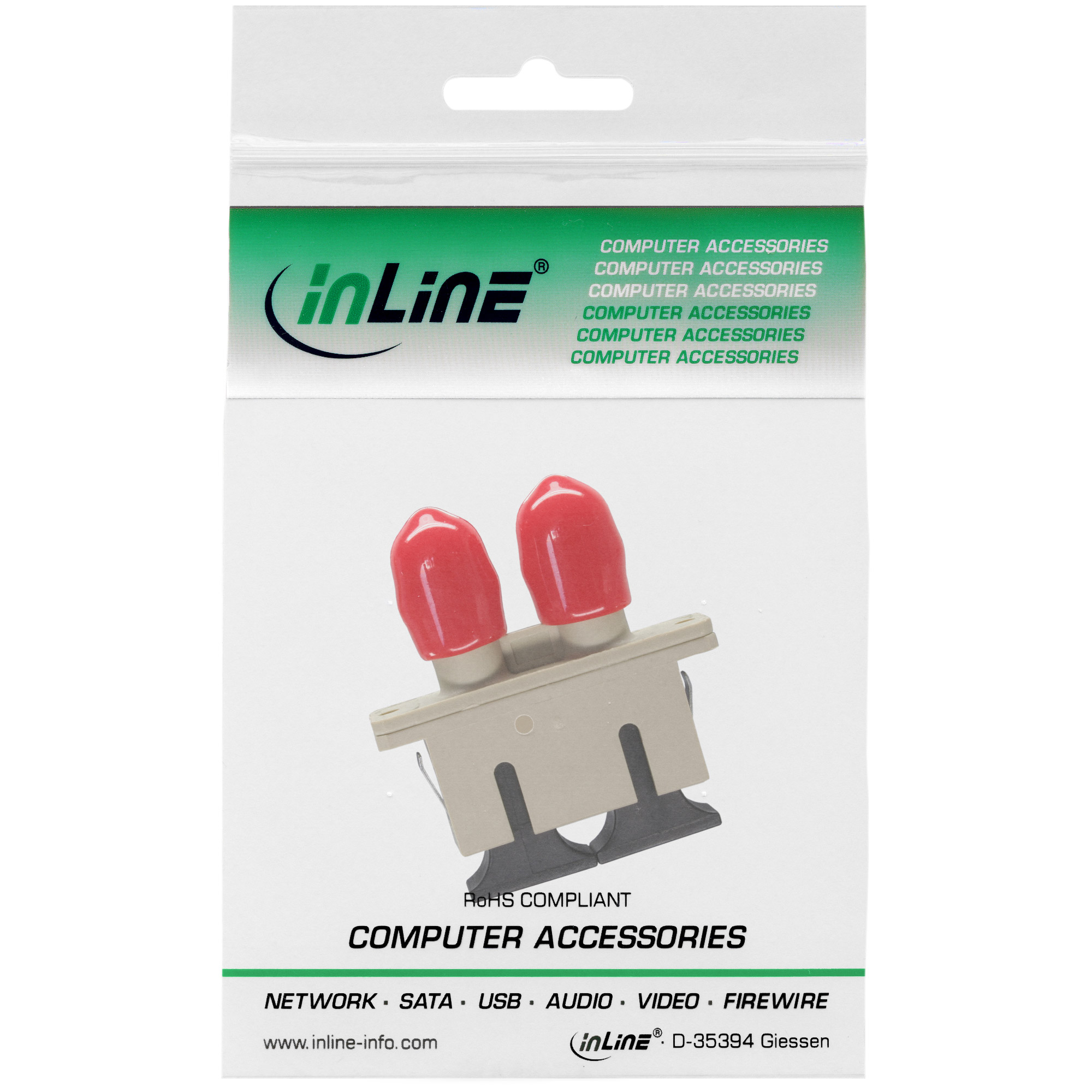

Inline® LWL Kupplung, Duplex ST/SC, multimode, beige, Keramik-Hülse, zum Einbau

Die InLine® LWL-Kupplung kombiniert eine SC-Buchse mit einer ST-Buchse und ermöglicht so eine präzise Verbindung und Anpassung von Glasfaserkabeln. Ausgestattet mit einer internen Keramik-Hülse für höchste Genauigkeit und einem Kunststoffgehäuse in Beige, ist sie ideal für Multimode-Anwendungen geeignet. Die Montage erfolgt einfach mit Clips und Schrauben (nicht im Lieferumfang enthalten).

Highlights

• Seite A: SC Buchse
• Seite B: ST Buchse
• Typ: Multi Mode
• Variante: Keramik-Hülse Duplex
• Besonderheit: Kunststoffgehäuse in Beige, Panelbefestigung mit Clips und Schrauben
• Lieferumfang: 1 Stück

Wissen zu LWL-Adaptern (Lichtwellenleiter-Kupplungen)

LWL-Adapter verbinden Glasfaser-Stecker miteinander und sorgen für eine verlustarme Signalübertragung in optischen Netzwerken. Sie werden sowohl in Rechenzentren als auch in strukturierten Gebäudeverkabelungen eingesetzt und dienen als Verbindungselemente in Patchfeldern, Dosen oder Wanddurchführungen.

Funktionsweise von LWL-Adaptern

Ein LWL-Adapter (auch Glasfaser-Kupplung genannt) stellt den präzisen Anschluss zweier Lichtwellenleiter her. Die exakte Zentrierung der Ferrulen sorgt dafür, dass Lichtsignale nahezu verlustfrei von einem Stecker zum anderen übertragen werden. Je nach Steckerstandard (LC, SC oder ST) unterscheiden sich Form, Verriegelungsmechanismus und Einsatzbereich.

LC-Adapter (Lucent Connector)

• Bauform: Kleine, kompakte Steckverbindung mit 1,25 mm Ferrule - ideal für hohe Portdichte in Patchfeldern.
• Verriegelung: Schnappverschluss ähnlich RJ45-Stecker, einfach zu stecken und zu lösen.
• Einsatzbereich: Moderne Netzwerke, Rechenzentren, SFP-Module, Switches und Router mit LC-Ports.
• Vorteil: Platzsparend, hohe Präzision und für Singlemode sowie Multimode geeignet.

SC-Adapter (Subscriber Connector)

• Bauform: Rechteckige Steckverbindung mit 2,5 mm Ferrule, robust und weit verbreitet.
• Verriegelung: Push-Pull-Mechanismus mit Rastung - schnell einsteckbar und sicher verriegelt.
• Einsatzbereich: Standard in Telekommunikation, Backbone-Verkabelungen und LAN-Infrastrukturen.
• Vorteil: Mechanisch stabil, leicht zu handhaben und zuverlässig bei hoher Packungsdichte.

ST-Adapter (Straight Tip)

• Bauform: Runde Metallverbindung mit 2,5 mm Ferrule.
• Verriegelung: Bajonettverschluss - robust und vibrationssicher.
• Einsatzbereich: Industrielle Umgebungen, Mess- und Prüftechnik, ältere Netzwerkstrukturen.
• Vorteil: Mechanisch belastbar, einfach zu stecken und lösen - ideal für Labor- oder Industrieanwendungen.

Unterschiede zwischen LC, SC und ST im Überblick

Singlemode vs. Multimode

• Singlemode (SM) - für große Distanzen (bis zu mehreren Kilometern), arbeitet mit Laserlicht (Wellenlänge 1310 nm oder 1550 nm), meist gelb gekennzeichnet.
• Multimode (MM) - für kurze Strecken (bis ca. 550 m), arbeitet mit LED-Licht (850 nm), meist orange oder türkis markiert.

Qualität und Bauform

• Keramik-Ferrulen - garantieren präzise Ausrichtung und minimieren Signalverluste.
• Metall- oder Kunststoffgehäuse - je nach Einsatzort für maximale Stabilität oder platzsparenden Einbau.
• Vernickelte Kontakte - sorgen für langanhaltende Leitfähigkeit und Schutz vor Korrosion.

Typische Einsatzbereiche

• Rechenzentren & Serverräume - LC- oder SC-Adapter für strukturierte Glasfaser-Patchfelder.
• Gebäudeverkabelung - SC-Adapter in Datendosen und Verteilern.
• Industrie & Labor - robuste ST-Verbindungen mit Bajonettverriegelung.
• FTTH-Installationen - LC-Adapter in optischen Hausanschlussdosen.

Fazit

LWL-Adapter gewährleisten eine stabile, verlustarme Verbindung zwischen Glasfaserleitungen. Je nach Anwendung kommen LC-, SC- oder ST-Varianten zum Einsatz - von kompakten LC-Verbindungen im Rechenzentrum bis zu robusten ST-Verbindungen in der Industrie. Eine saubere Montage und hochwertige Ferrulen sind entscheidend für optimale Signalqualität.
