Kranakku NiMH 3,6V 750mAh ersetzt HBC BI2090B1

Kranakku NiMH 3,6V 700mAh

Aufbau und elektrische Daten

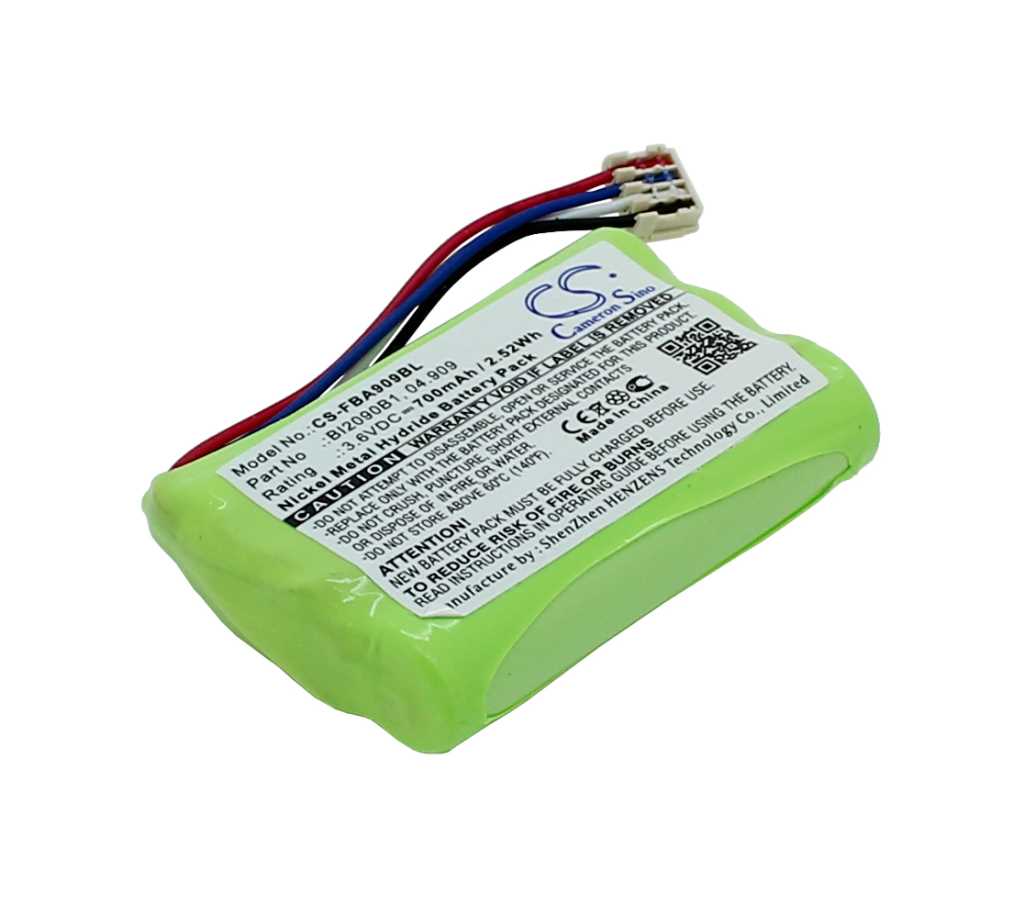

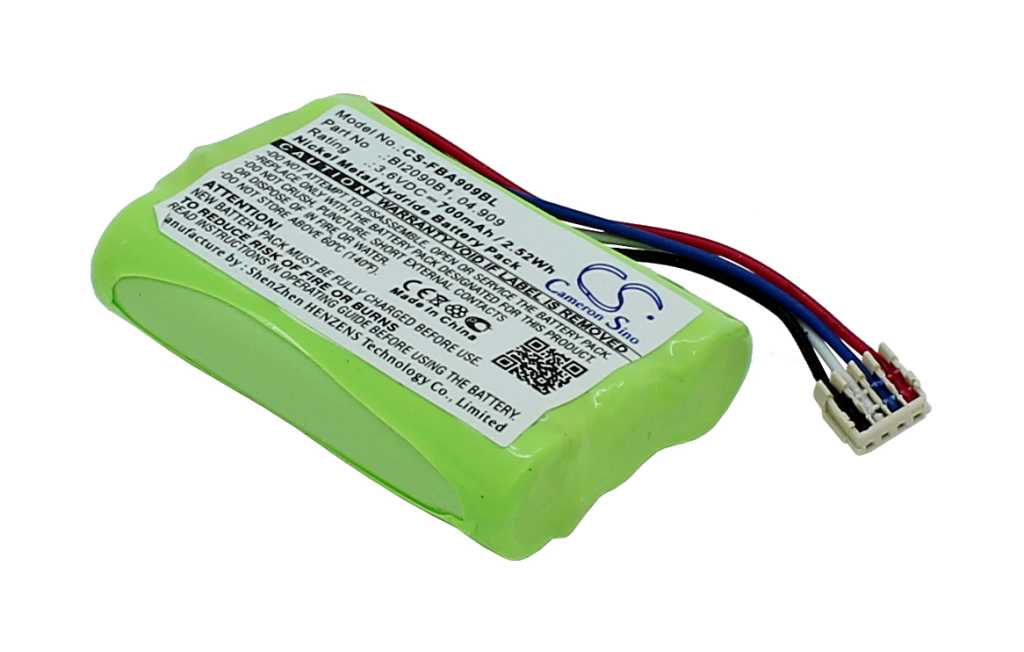

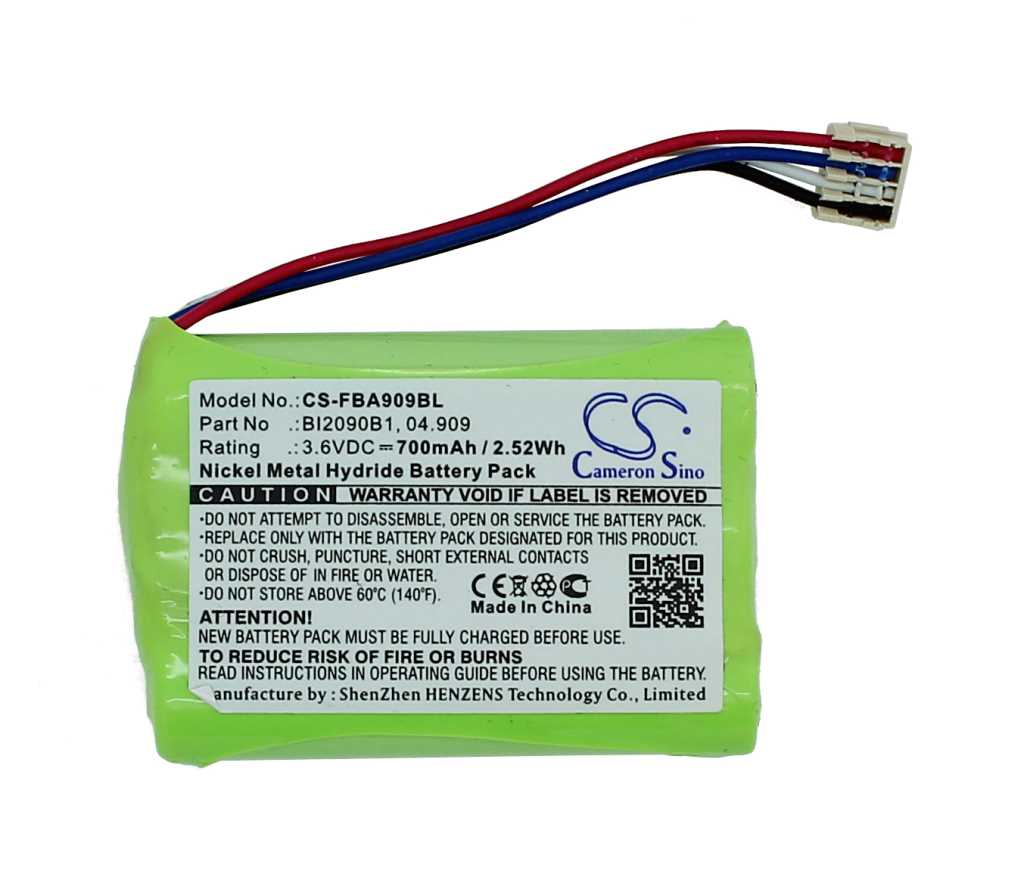

Nickel-Metall-Hydrid‑Akkupack mit 3,6V Nennspannung und 700mAh Kapazität zur Versorgung mobiler Steuer- und Bedieneinheiten. Aus Spannung und Kapazität ergibt sich ein Energieinhalt von 2,52Wh als nutzbare Reserve. Die NiMH-Chemie eignet sich für wiederholte Ladezyklen und ist für regelmäßig wiederkehrendes Laden ausgelegt.

Kontaktierung und Signalleitungen

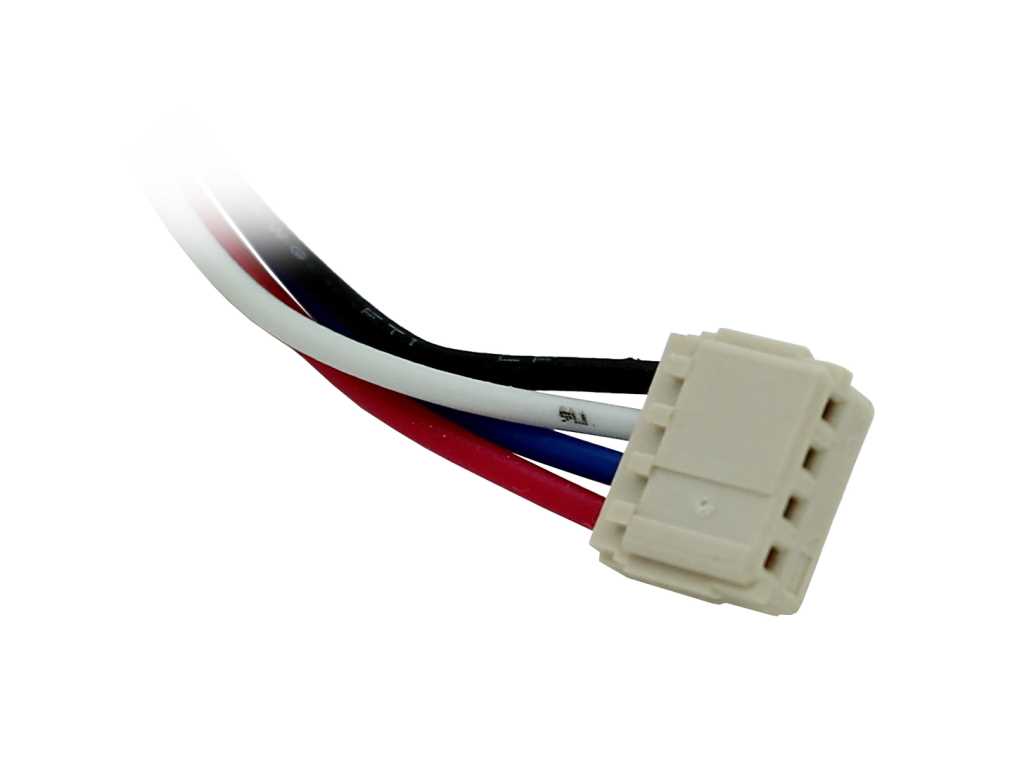

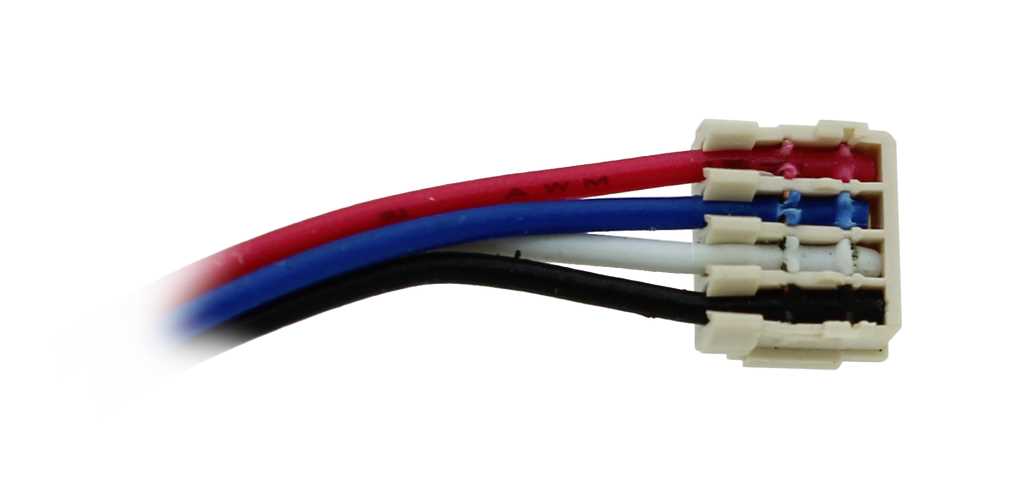

Vieradrige Kontaktierung mit farbcodierten Anschlüssen: rot als Pluspol sowie drei Minuspol-Leitungen für die festgelegte Verschaltung. Am blauen Minuspol ist ein 7,5kOhm Widerstand integriert, am weißen Minuspol ein 22kOhm Widerstand; der schwarze Anschluss führt den Minuspol ohne Zusatzwiderstand. Dadurch lassen sich die Leitungen im Betrieb eindeutig elektrisch zuordnen.

Bauform und Einordnung

Kompakte Abmessungen von 45 x 33 x 11mm bei 38g erleichtern den Einbau in handgeführte Steuerungen mit begrenztem Bauraum. Die Auslegung sorgt für eine gleichmäßige Spannungsabgabe über den Entladeverlauf, damit Funkmodule, Steuerungselektronik und Bedienelemente im vorgesehenen Spannungsbereich zuverlässig versorgt werden. Angebotene Ausführung: Nachbauprodukt.

Kompatibilität

Kompatibel mit Geräten der Marke HBC.

Passende Modelle: BI2090B1, Cubix.
